一级注册建筑师真题︱建筑剖面作图

任务描述

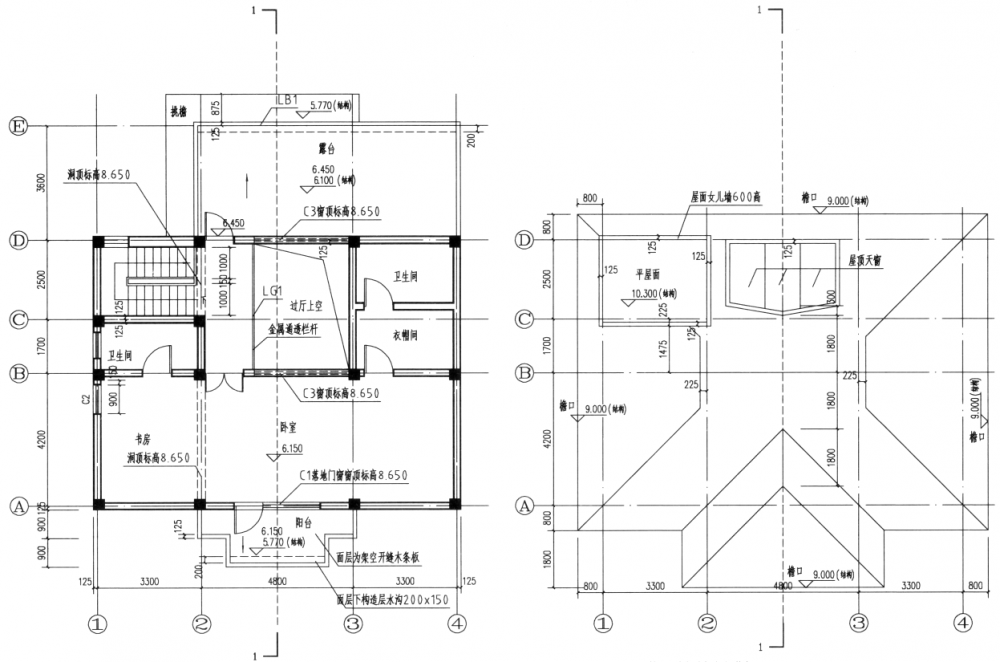

图为某住宅的各层平面图，采用钢筋混凝土框架结构。按指定剖切线位置和构造要求绘制1- 1剖面图，应正确反映平面所示关系，不要求表示外围护结构的保温隔热材料。

构造要求

1.柱子：350mm×350mm现浇混凝土柱。

2.梁：现浇钢筋混凝土梁,梁截面250mm×450mm。

3.墙：250mm厚砌体墙。

4.坡屋面: 120mm厚 钢筋混凝土板。屋面构造100mm厚，屋面坡度均为1:3

5.阳台、露台: 120mm厚钢筋混凝土板。面层为架空开缝木条板，面层下构造层向室外找坡2%,最薄处200mm厚。

6.楼面与楼梯: 120mm厚 钢筋混凝土板。面层构造50mm厚。

7.门:门洞高度2200mm。

8.窗C1:落地窗、落地门连窗。窗底混凝土翻边高出楼地面100mm,窗洞标高见平面标注。

9.窗C2:窗高1600mm, 窗台高出楼地面900mm。

10.窗C3:窗高600mm,窗涧标高见平面标注。

11.窗TC1:屋面天窗。坡度随屋面，四周板边翻起300mm高, 125mm厚。

12.栏杆LG1:金属通透栏杆。

13.栏板LB1:室外钢筋混凝土栏板125mm厚。

14挑檐: 120mm厚 钢筋混凝士板。

任务要求

1.根据构造要求和图例，按比例绘制1- 1剖面图，包括各类建筑构件及相关建筑的可见线。

2.标注:剖屋面屋脊、 挑檐的结构标高;阳台、露台的结构标高、建筑标高;楼梯平台、窗外地面的建筑标高;栏杆LG1、栏板LB1的高度。

3.根据作图结果，用2B铅笔填涂答题卡上第1-10题的答案。

1.剖到的坡屋面屋脊共有几处?

A.2

B.3

C.4

D.5

2.最高的坡屋面屋脊的结构标高为:

A.9.000

B10.067

C.10.667

D10.900

3.Ⓐ轴与Ⓕ轴处剖到的平屋面板共有几块?

A.1

B.2

C.3

D.4

4.Ⓑ轴与Ⓓ轴处剖到的框架梁共有几根?

A.7

B.6

C.5

D4

5.剖到的窗(含剖屋面天窗)的总数量为:

A.4

B.5

C.6

D.7

6.看到的门的数量为:

A.3

B.4

C.5

D.6

7.剖到的栏杆、栏板共有几处?

A.3

B.4

C.5

D.6

8.建筑最高处的标高为:

A.10.150

B.10.667

C .10.772

D.10.900

9.看到踏步线的楼梯梯段共有几处?

A.0

B.1

C.2

D.3

10.最大的室内外高差为: .

A.0

B.150mm

C.300mm

D.450mm



任务描述

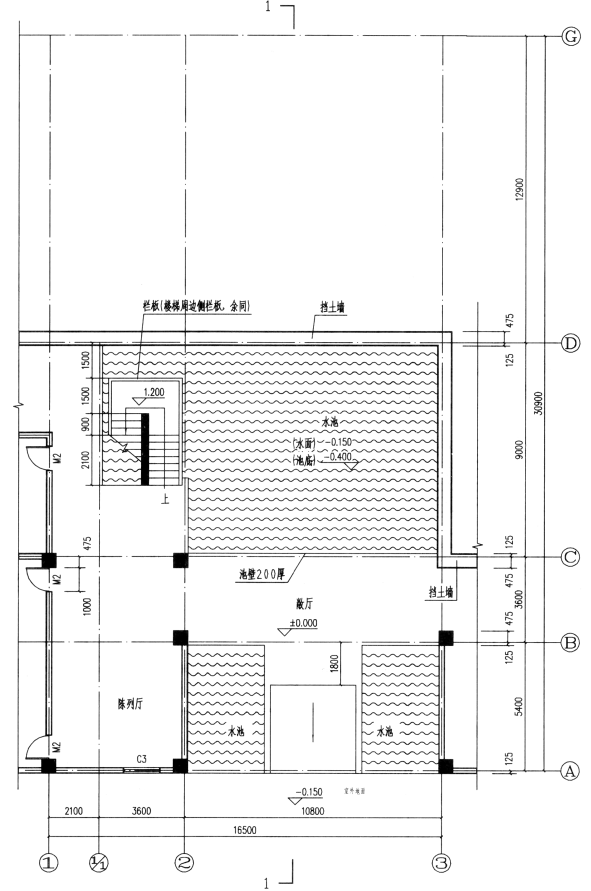

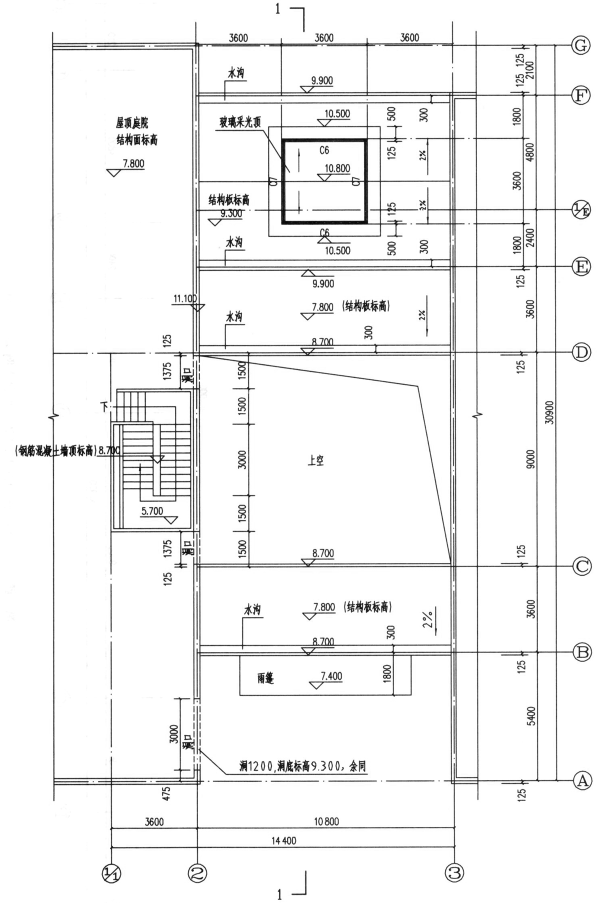

第一题图1第一图3为南方某园林建筑 (现浇钢筋混凝土框架结构)局部平面图，按指定的剖切线位置和构造要求绘制1- 1剖面图，剖面图应正确反映处平面图所示关系。

构造要求

●墙: 250mm厚砌体墙; 600mm厚钢筋混凝土挡土墙。

●柱: 600mmx600mm现浇钢筋混凝士柱。

●梁:现浇钢筋混凝土梁，梁(跨度9m与10.8m处)截面为250mmx900mm,其余梁截面为250mmx600mm;屋面玻璃采光顶范围内不设梁。

●楼板: 120mm厚现浇混凝土板。

●屋面: 120mm厚现浇钢筋混凝土板，临水沟处面层构造150mm厚。

●阳合: 150mm厚现浇混凝土板式阳台。

●楼梯:现浇钢筋混凝土板式楼梯,踏步宽300mm,高150mm。

●门: M1、 M2门高2400mm, M3门顶平梁底。

●窗: C6、C7为百叶高窗,窗台标高9.900m,窗顶至玻璃采光顶的底部;其余窗的窗台高900mm,窗高平梁底。

●玻璃采光顶:钢构夹胶玻璃采光天窗。

●雨篷:钢构夹胶玻璃雨篷。

●栏杆、栏板:栏杆为金属通透式栏杆;楼梯周边采用钢筋混凝土栏板。

●水池底、壁板: 200mm厚现浇钢筋混凝土板。

●室内外地面:素土夯实、面层构造200厚。

●栏板: 200mm厚钢筋混凝士。

●栏杆:栏杆除标注处均为金属通透式栏杆。

●挡土墙: 600厚钢筋混凝土。

任务要求

1.绘制1-1剖面图，按图例绘出构造要求所列各项内容及建筑可见线。

2.在剖面图上标注楼地面、玻璃采光顶、楼梯休息平台檐口、屋面、雨篷等处的标高。

3.根据作图结果,用2B铅笔填涂答题卡上110题的答案。

1.玻璃采光顶的顶标高为:

A.9.900

B. 8.700

C 10.800

D. 10.500

2.剖到的屋面结构标高分别为:

A. 9.900, 8.700

B.11.100, 9.300

C. 9.300, 7.800

D.9.300, 8.700

3.B-F轴间，剖到的楼板、屋面板分别有几处:

A.1,4

B.2, 2

C.2, 4

D.4, 2

4.B-F轴间(含轴线)，标高3.600以上范围剖到的钢筋混凝土梁的数量最少为:

A.6

B.8

C.10

D.12

5.剖到的门、窗数量分别为:

A.1, 4

B.2,2

C.2, 4

D.1, 2

6.看到的门、窗数量分别为:

A.1,2

B.2,2

C.3,1

D.4，1

7.看到的楼梯栏板有几处: .

A.2

B.3

C.4

D.5

8.剖到、看到的栏杆数量分别为:

A.2,3

B.2,4

C1,5

D.1,4

9.剖到的雨篷数量为:

A.0

B.1

C.2

D.3

10剖到的挡土墙与水池数量分别为:

A.1,2

B.2,2

C.2,1

D.1,1



任务描述:

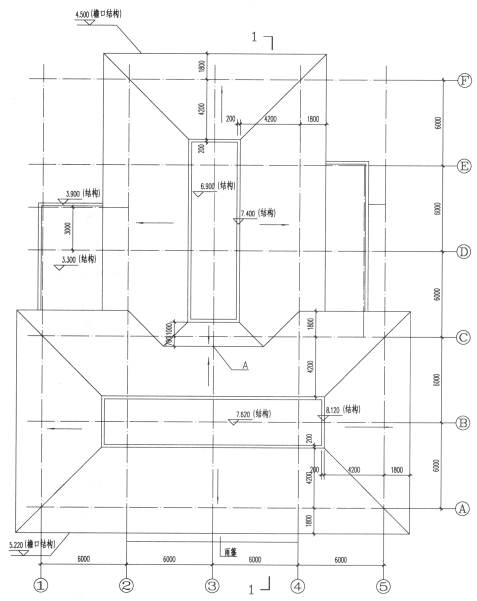

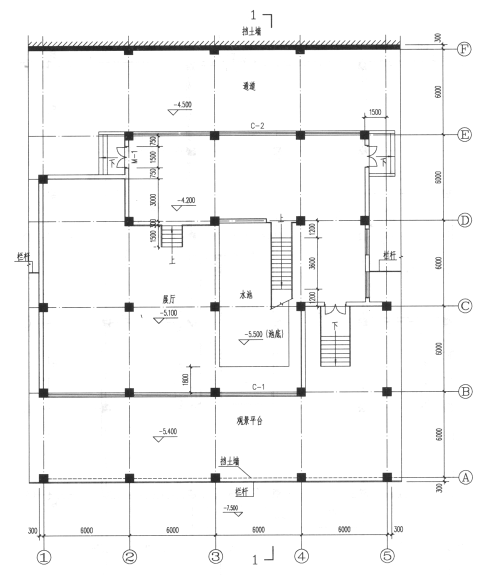

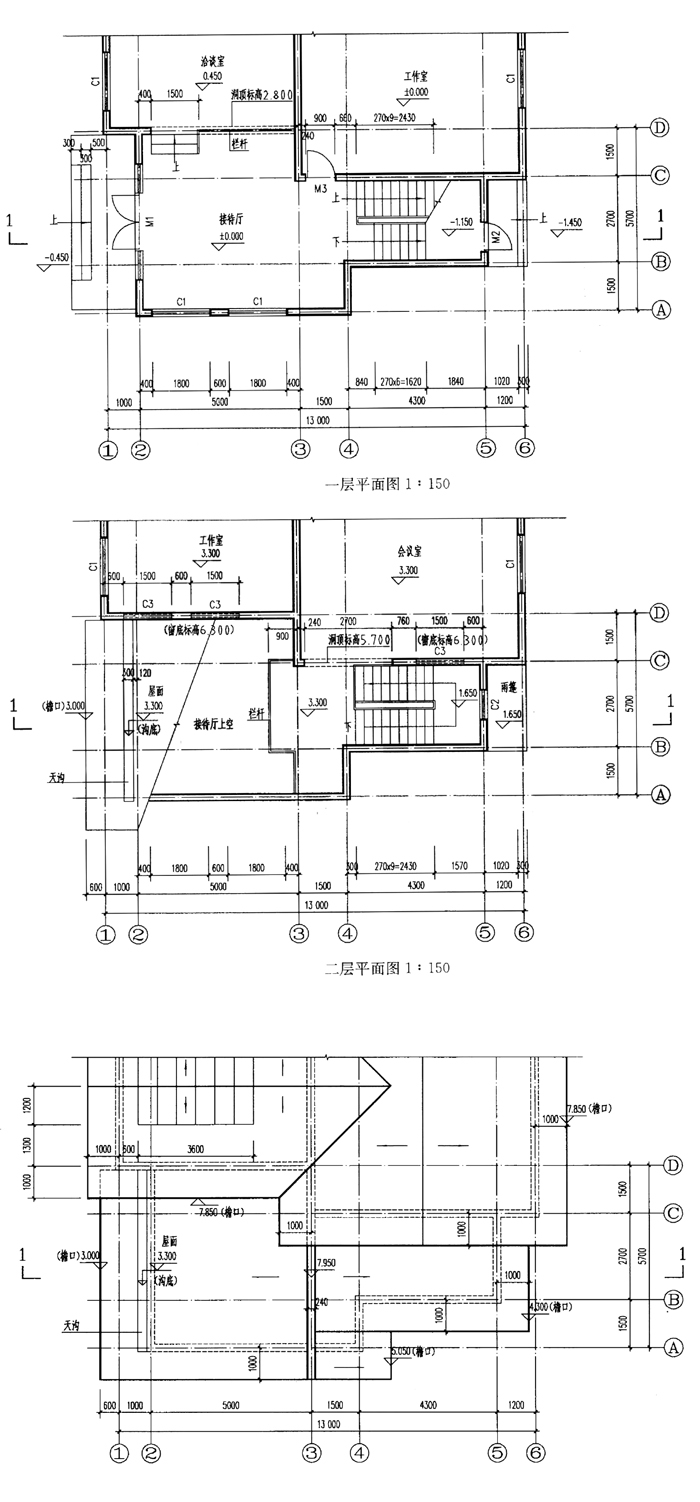

第一题图1~第一题图3为某坡地建筑平面图，按指定剖切线位置和构造要求绘制1-1剖面图，剖面图应正确反映平面图所示关系。

构造要求:

• 结构: 现浇钢筋混凝土框架结构。
• 柱:600mmX600mm现浇钢筋混凝土柱。
• 梁:现浇钢筋混凝土梁， 600mmX300mm (宽X高)。
• 墙:内外墙均为300mm厚砌体，挡土墙为300mm厚钢筋混凝土。
• 坡屋面: 200mm厚钢筋混凝土屋面板、上铺瓦屋面。屋面坡度1 : 2.5。 屋面挑檐无天沟和封檐板。
• 平屋面: 100mm厚现浇钢筋混凝土板， 面层构造150mm 厚。
• 楼面: 200mm厚现浇钢筋混凝土板，面层构造100mm厚。
• 楼梯:现浇钢筋混凝土板式楼梯，200mm厚现浇钢筋混凝土板，面层构造50mm厚，梯级为300mmX 150mm (宽X高)。
• 阳台、挑台、雨篷:板式结构，200mm厚现浇钢筋混凝土板，阳台面层构造50mm,雨篷板底齐门上口。
• 室内外地面:素土夯实，面层构造200mm厚。
• 门: M-1门高2700mm，M-2门高3900mm，M-3门高3300mm。
• 窗: C-1. C-2落地窗，窗高至结构梁底; C-3窗台高900mm， 窗高3000mm。
• 栏杆:均为通透式金属栏杆。
• 水池:池底及池壁均为200mm厚钢筋混凝土。

任务要求:

1. 绘制1-1剖面图，按图例绘出构造要求所列各项内容及建筑可见线。
2. 在1-1剖面上标注楼地面、楼梯休息平台标高，檐口、屋脊及屋顶平面图中A点的结构面标高。
3. 根据作图结果，先完成第1页1~10题作图选择题的作答。再用2B铅笔填涂答题卡
4. 1~10题的答案。

图例:

1.剖到的坡度为1 : 2.5的屋面板数量为:

A.3

B.4

C.5

D.6

答案:()

2.屋顶平面图A点结构面标高为:

A.5.500

B.5.940

C.6.220

D.6.500

答案:()

3.剖到的悬臂板数量为(不含屋面挑檐):

A.2

B.3

C.4

D.5

答案:()

4.剖到的楼板的数量为:

A.2

B.3

C.4

D.5

答案:( )

5.剖到的不同标高的室内外地面数量为(不计水池底部):

A.3

B.4

C.5

D.6

答案:()

6.剖到的门与看到的门数量分别为:

A.2, 2

B.3，1

C.3.2

D.2，1

答案:()

7.剖到的窗与看到的窗数量分别为:

A.1, 2

B.2, 3

C.2, 2

D.3, 2

答案:()

8.剖到挡土墙的数量为:

A.1

B.2

C.3

D.4

答案:()

9.楼梯休息平台标高为:

A.-2.550

B. -2.400

C.一2.250

D. -2.100

10.剖到的栏杆数量为：

A.1

B.2

C.3

D.4





1.任务说明

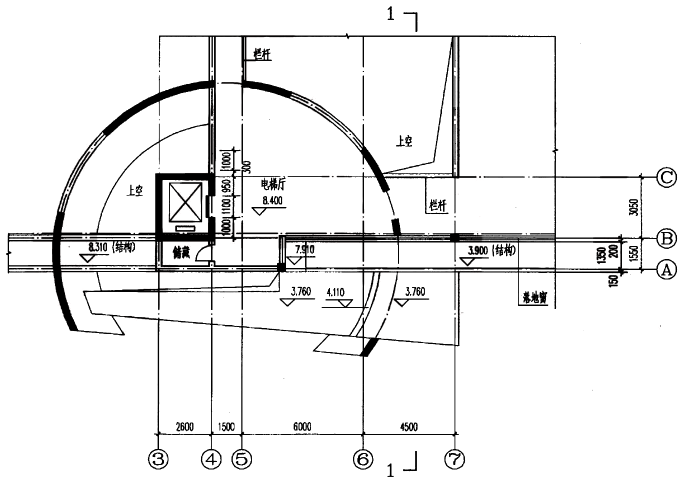

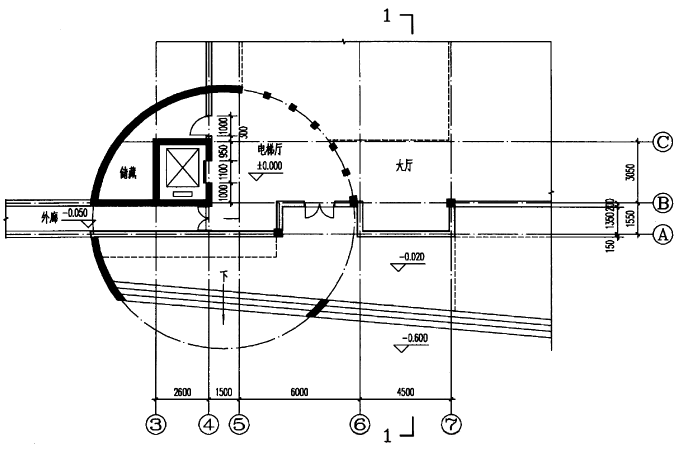

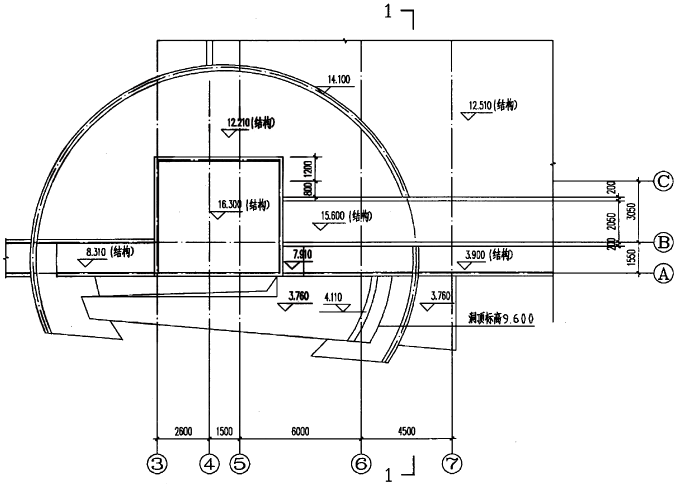

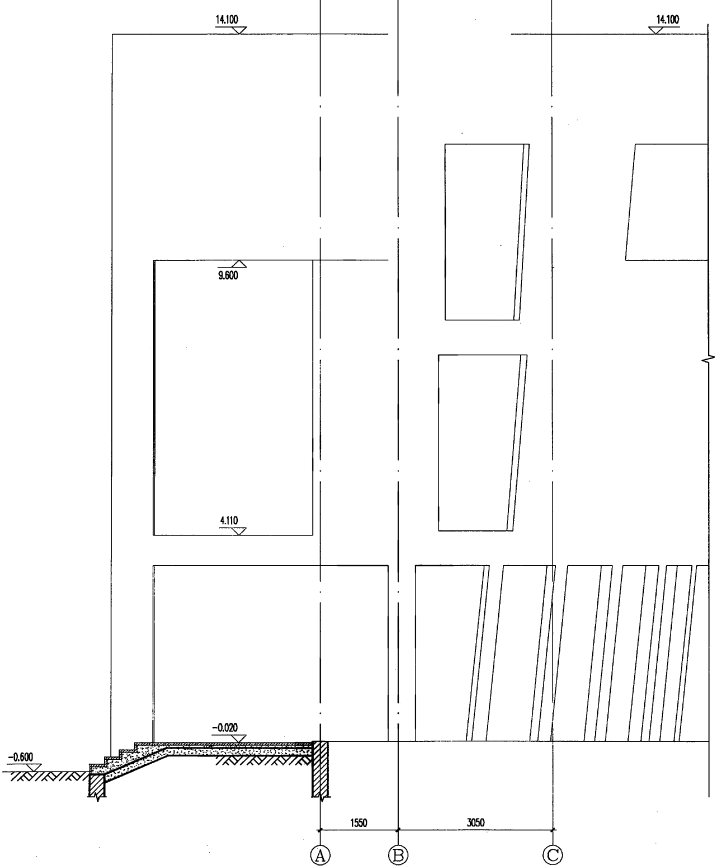

图为某南方多层公共建筑出入口的局部平面图，按指定布置和构造要求绘制完善剖面图，剖面图应正确反映平面图所示关系。

2.构造要求

(1)结构:现浇钢筋混凝土结构。

(2) 地面:素土夯实，150mm厚3: 7灰土垫层，60mm厚细石混凝土，30mm厚干硬性水泥砂浆，20mm厚石材面层。

(3) 楼面: 100mm厚现浇钢筋混凝土楼板，楼面构造厚度90mm。

(4) 屋面: 100mm厚现浇钢筋混凝土屋面板，屋面构造厚度250mm。

(5) 墙: 300mm厚加气混凝土砌块填充墙。

(6) 女儿墙: 200mm厚钢筋混凝土，从结构面起计600mm高。

(7) 梁:仅在墙下及板边设梁，梁截面600mmX 300mm (高X宽)。

(8)门:门洞口高均为2100mm (含电梯门)。

(9) 落地窗:窗洞顶与梁平齐，窗底落在楼板翻边顶。

(10) 栏杆;均为金属栏杆。

(11) 雨篷:金属雨篷，总厚度200mm。

3.任务要求

(1)绘制1-1剖面图，按图例绘出构造要求所列各项内容并补全建筑可见线。

(2)在1-1剖面图上标注楼地面、屋面、女儿墙顶、剖到的落地窗洞顶标高。

(3)在剖面图上按规范要求设置栏杆并标注⑨轴上栏杆的最小高度。

1.剖到的楼板共有几块?

A.9

B.7

C.5

D.3

2.剖到的屋面板共有几块?

A.4

B.3

C.2

D.1

3.剖到的梁共有几根?

A.9

B.8

C.7

D.6

4.剖到的落地窗与看到的门(含电梯门)数量分别为:

A.2，6

B.3，5

C.3, 4

D.2，5

5.剖到的栏杆有几处?

A.1

B.2

C.3

D.4

6.3轴上栏杆的最小高度为:

A.900

B.1000

C.1050

D.1100

7.建筑最高处标高为:

A.16. 200

B.16. 600

C.16. 900

D.17.300

8.剖到的落地窗洞顶标高分别为:

A.15. 600，11. 910

B.15. 000，11. 910

C.12. 600， 8.910

D.12. 000，8. 910

9.剖到与看到的雨篷数量合计为:

A.0

B.1

C.2

D.3

10.地面做法共有几个构造层次?

A.3

B.4

C.5

D.6



1.任务说明

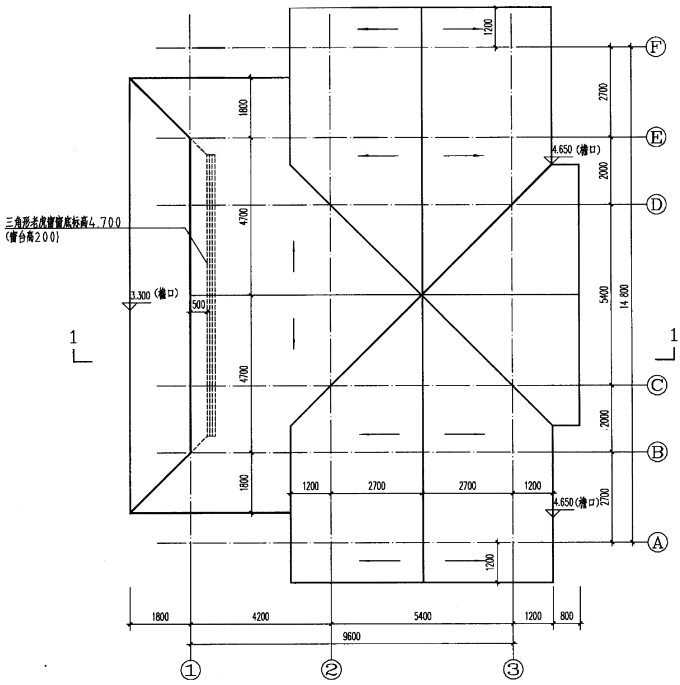

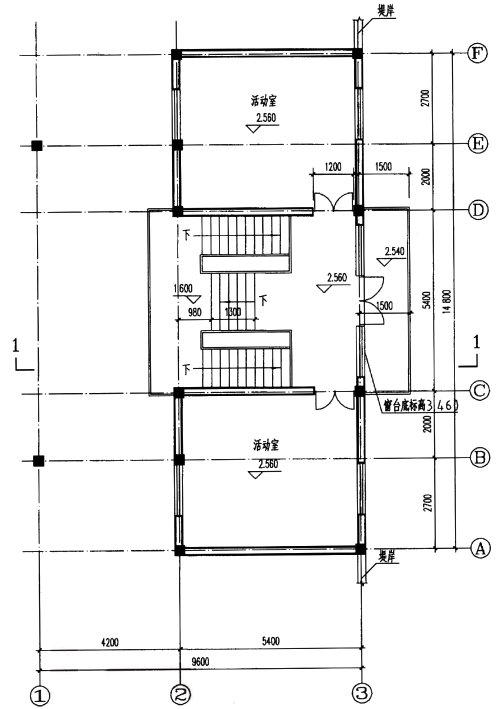

图为某滨水建筑全部架空于水面之上，按指定剖切线位置和构造要求绘制剖面图，剖面图应正确反映平面图所示关系。

2.构造要求

(1)结构:现浇钢筋混凝土结构。

(2)地面:素土夯实，120mm厚素混凝土，面铺地砖。

(3)楼面:亲水平台: 120mm厚现浇钢筋混凝土楼板，面铺地砖，板底抹灰。

(4) 屋面: 120mm厚现浇钢筋混凝土屋面板，坡度为1: 2，面贴屋面瓦，板底抹灰。屋面檐口处无檐沟和封檐板，平面图上屋檐标高为结构面标高。

(5) 墙: 240mm厚砌体墙，水泥砂浆面层。

(6)楼梯: 120mm厚现浇钢筋混凝土板式楼梯，梯级截面均为260mmX 160mm，. 上铺地砖，板底抹灰。

(7)梁:现浇钢筋混凝土梁，截面240mmX400mm (宽X高)。

(8) 门:门洞口高均为2100mm。

(9)窗:三角形老虎窗的窗底标高见屋顶平面，其窗顶抵至屋面板底。其余窗与门同高，阳台处窗台标高为3.460m。

(10)栏杆:均为通透式金属栏杆。

(11) 室外踏步:素土夯实，100mm厚素混凝土，面铺地砖。

(12)挡土墙: 300mm厚钢筋混凝土。

3.任务要求

(1)绘制1-1剖面图(由于排版需要，本题比例由真题的1 : 50修改为1 : 100)，按图例绘出构造要求所列各项内容及建筑可见线。

(2)在1-1剖面图.上标注楼地面、楼梯休息平台、窗口、檐口及屋脊的标高。

1.屋脊结构面的标高为:

A.6. 200

B.6.400

C.6.600

D.6. 800

2.在②~③轴间，剖到的斜屋面板形状为:

A.

B.

D.

3.老虎窗下剖到的屋面板形状为:

A.

B.

C.

D.

4.如果同一标高的连续板按一块板计算，在①~③轴间剖到了几块水平混凝土板?

A.2

B.3

C.4.

D.5

5.在剖面图中，含老虎窗在内剖到的门窗数量和看到的门窗数量分别为:

A.1，4

B.2，3

C.3，2

D.4，1

6.在①~③轴间剖到的梯段和看到的梯段各有几段?

A.1，3

B.2，2

C.3，3

D.4，2

7.①~②轴间标高3.300m以上可见的梁有几段?

A.0

B.1

C.2

D.3

8.剖到的栏杆有几处?

A.3

B.4

C.5

D.6

9.剖到的挡土墙和剖到的室外踏步各有几处?

A.1，1

B.1，2

C.2, 1

D.2,2

10.在①~③轴间屋面板下可见的三角形斜面有几处。

A.0

B.1

C.2

D.3



1.任务说明

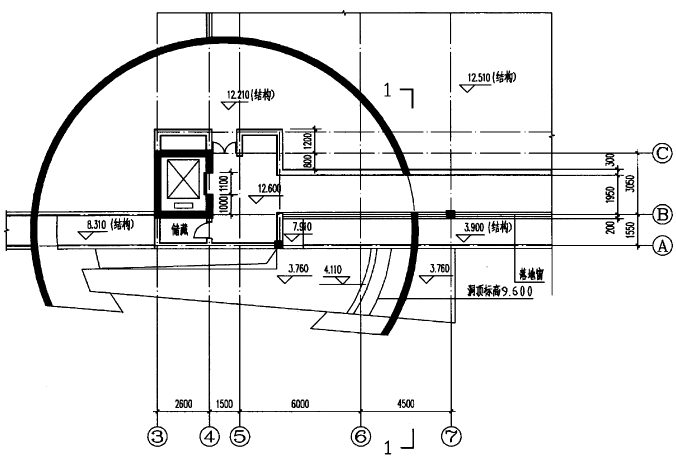

图某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖面图应正确反映平面图所示关系。除檐口和雨篷为结构标高外，其余均为建筑标高。

2.构造要求

(1) 结构:砖混结构。

(2) 地面:素土夯实，150mm厚碎石垫层，100mm厚素混凝土，面铺地砖。

(3)楼面: 120mm厚现浇钢筋混凝土楼板，面铺地砖。

(4)屋面: 120mm厚现浇钢筋混凝土屋面板，坡度1 : 2，面铺屋面瓦;檐口处无檐沟

和封檐板。

(5)天沟: 120mm厚现浇钢筋混凝土天沟，沟壁、沟底20mm厚防水砂浆面层。

(6) 内、外墙: 240mm厚砖墙，内墙为水泥砂浆抹灰，外墙面贴饰面砖。

(7)楼梯:现浇钢筋混凝土板式楼梯。

(8) 梁:现浇钢筋混凝土梁，截面240mm×500mm (宽×高)。

(9) 雨篷: 120mm厚现浇钢筋混凝土板。

(10)栏杆:均为通透式栏杆。

(11) 室外踏步:素土夯实，150mm厚碎石垫层，100mm厚素混凝土，水泥砂浆找平，面铺地砖。

3.任务要求

(1)按构造要求、图例和门窗表绘制1-1 剖面图。

(2)在1-1剖面图上标注楼地面、楼梯休息平台的建筑标高，标注窗洞底、窗洞顶、檐口、屋脊、③轴屋面板顶的结构标高，标注栏杆高度。

4.提示

基础不需绘制，竖向栏杆可局部单线表示。

5.门窗表

	编号	洞口尺寸(宽mm×高mm)
门	M1(双扇外门连窗)	3600×2700
	M2(单扇外门)	900×2300
	M3(单扇内门)	900×2300
窗	C1	1800×1500
	C2	900×1500(窗洞底标高2.500m)
	C3	1500×1000(窗洞底标高6.300m)

1.②~⑤轴之间剖到的屋面板共有几块?

A.1

B.2

C.3

D.4

2.③~⑤轴之间剖到的楼梯平台板共有几块?

A.4

B.2

C.3

D.4

3.②~⑤轴之间剖到的梯段及踏步共有几段?

A.l

B.2

C.3

D.4

4.在1-1剖面图上看到的水平栏杆和剖到的水平栏杆各有几段?

A.3，1

B.3，2

C.4，2

D.4，1

5.二层挑台栏杆的高度至少应为:

A.850

B.900

C.1050

D.1100

6.在1-1剖面图上看到的门、窗(含天窗)、洞口的数量各为几个?

A.1，1，2

B.2，4，1

C.4，2，1

D.1，4，2

7.剖到的门、窗各有几个?

A.2，1

B.3，1

C.1，2

D.2，3

8.剖到的屋面板最高处结构标高为:

A.7.640

B.7.950

C.9.600

D.10.100

9.剖到的屋脊和看到的屋脊线数量分别是:

A.1, 1

B.1，2

C.2，1

D.2，2

10.剖到的室外台阶共有几处?

A.1

B.2

C.3

D.4
