建筑构造︱建筑技术作图历年真题

任务描述

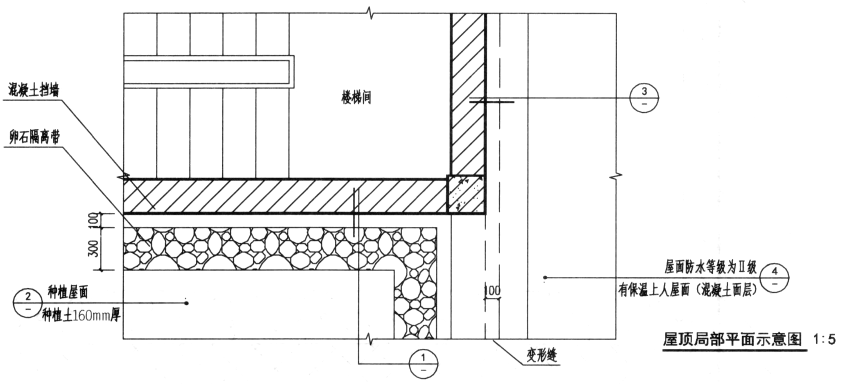

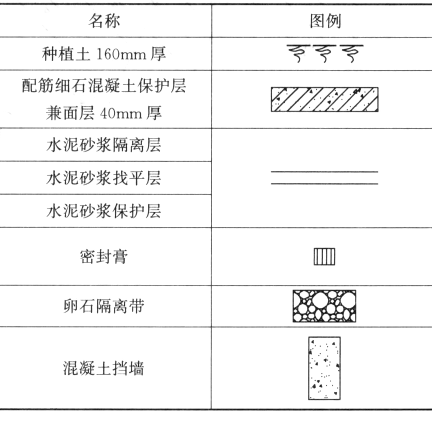

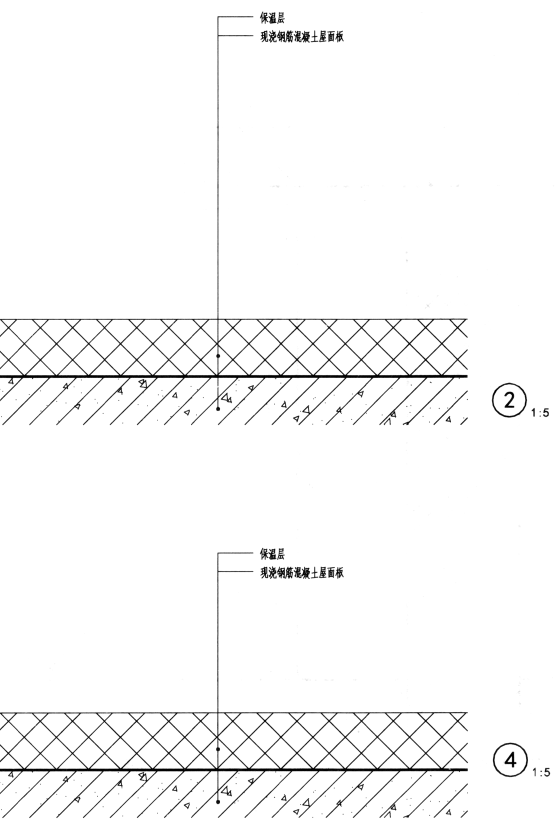

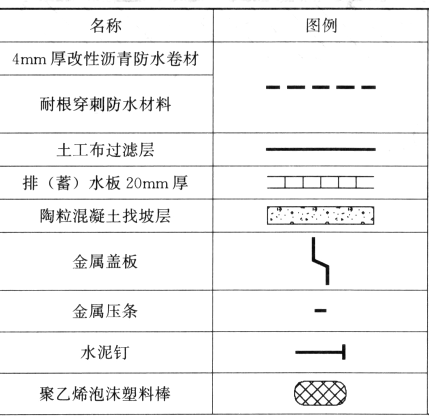

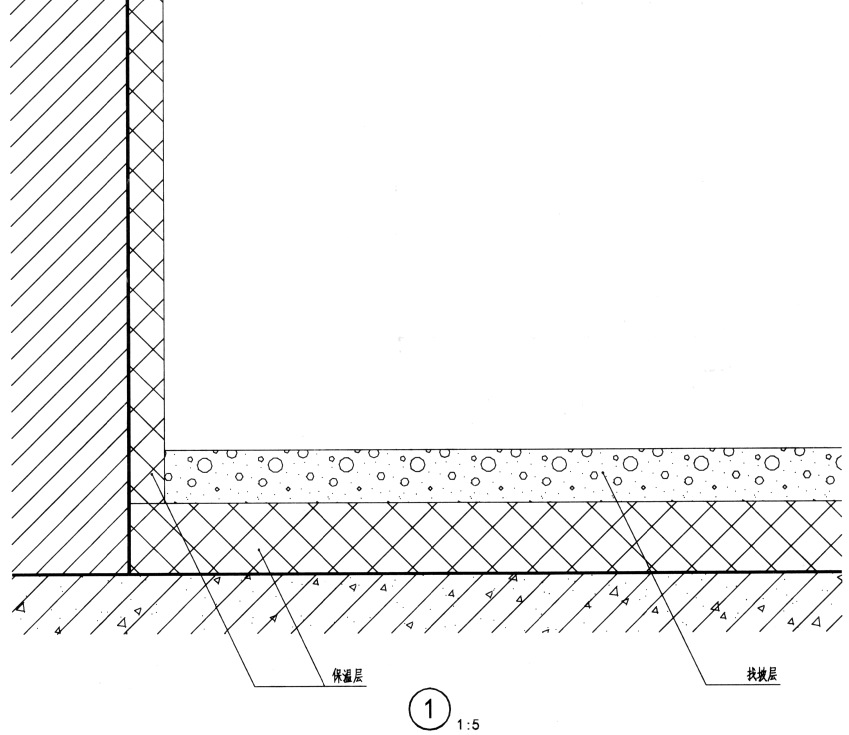

下图为某屋面局部平面示意图，根据现行规范，按照任务要求和图例绘制完成4个平屋面构造节点详图，要求做到经济合理。

任务要求

1.各屋面均为建筑构造找坡。

2.注明节点①、③的构造层次及配件，图中已给出图形的部分和平屋面构造层次不需要注明。

3.注明节点②、④的构造层次。

4.根据作图结果，用2B铅笔填涂答题卡上第11~20题的答案。

11.节点①中,混凝土挡墙和保护层之间防水卷材的总层数是:

A.1

B.2

C.3

D.4

12.节点①中，土工布过滤层铺设位置正确的是:

A.种植土和卵石隔离带之间

B .卵石隔离带和混凝土挡墙之间

B.墙体防水层和墙体保温层之间

D.墙体保温 和墙体之间

13.节点②中按从下到上的顺序，构造顺序正确的是:

A.找平层、找坡层、耐穿刺防水层、防水层

B.找坡层、找平层、耐穿刺防水层、防水层

C，找平层、找坡层、防水层、耐穿刺防水层

D.找坡层、找平层、防水层、耐穿刺防水层

14.节点③中混凝土面层与墙体泛水的防水层之间应设:

A.聚乙烯泡沫塑料棒

B.密封膏

C.砂桨隔离层

D混凝土填缝.

15.节点③变形处,混凝土水平盖板下的水平缝隙处应设:

A.聚乙烯泡沫塑料棒

B.密封膏

C砂浆隔离层

D.混凝土填缝

16.节点④中从下到上的顺序，构造顺序正确的是:

A.找平层、找坡层、隔离层、防水层

B.隔离层、找坡层、找平层防水层

C找平层、找坡层、防水层、隔离层

D.找坡层、找平层防水层、隔离层

17.设有附加防水卷材的节点有几个?

A.1

B.2

C.3

D.4

18.排(蓄)水板设置的正确位置是:

A.种植土和土工布之间

B.士工布过滤层和水泥砂浆保护层之间

C水泥砂浆保护层和防水层之间

D.防水层和水泥砂浆找平层之间

19.金属盖板设置在几号节点图中?

A.①

B②

C.③

D.④

20.应用金属压条的部位有几处?

A.0

B.1

C.2

D.3



任务描述:

第二题图1~第二题图3为某建筑室内隔声构造的四个剖面节点，根据现行规范及国标图集的要求，按提供的图例绘制节点构造。

任务要求:

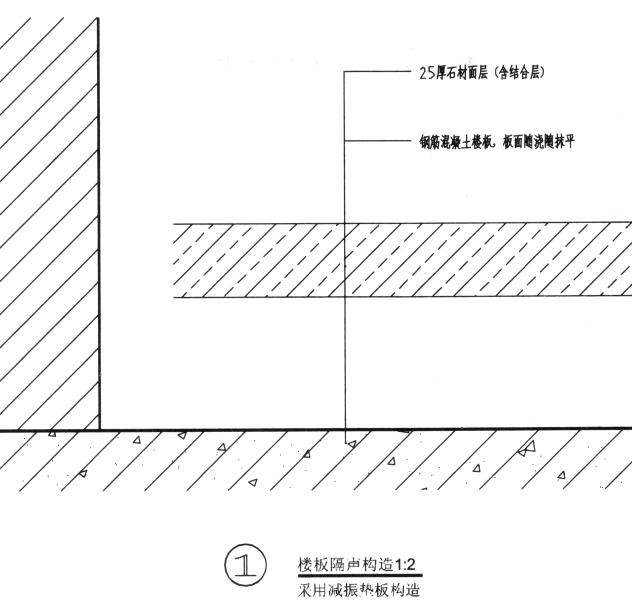

1.节点①绘制采用隔声垫板的隔声构造。

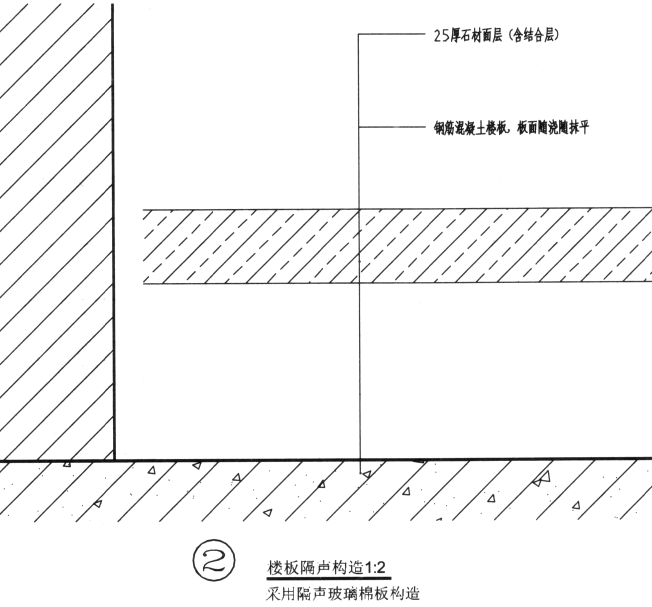

2.节点②绘制采用隔声玻璃棉板的隔声构造。

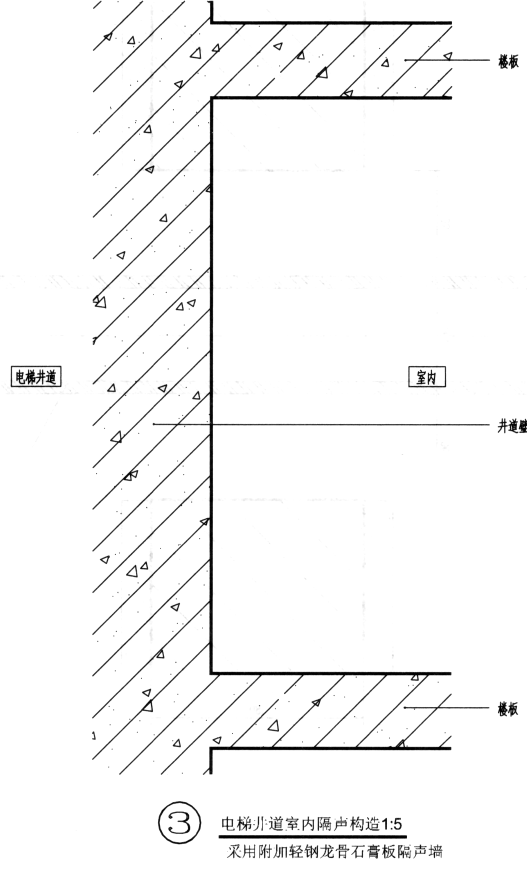

3.节点③绘制采用隔声材料、75系列轻钢龙骨和石膏板的组合隔声构造。

4.节点④绘制采用隔振(声)材料和镀锌钢套管的组合隔声构造(不设保温层)。

5.注明所选配件与材料的名称，并标注各构造层次的名称。

6.根据作图结果，用2B铅笔填涂答题卡上11~20题的答案。

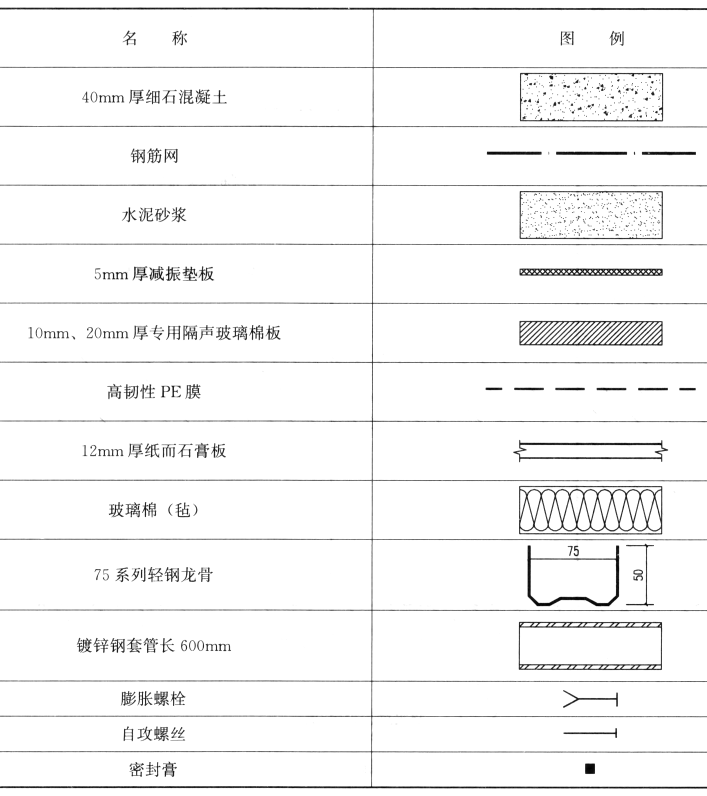

图例:

11.节点①中紧邻钢筋混凝土楼面的材料为:

A.专用隔声玻璃棉板

B.细石混凝土

C.减振垫板

D.玻璃棉

12.节点①中楼面各构造层与墙面之间的填缝材料为:

A.水泥砂浆

B.减振垫板

C.密封膏

D.玻璃棉

13.节点②中高韧性PE膜的合理位置为:

A.细石混凝土与石材面层间

B.细石混凝土与专用隔声玻璃棉板间

C.钢筋混凝土楼板面与专用隔声玻璃棉板间

D.钢筋混凝土楼板面与专用减振垫板间

14.节点③中轻钢龙骨与楼板之间须设的材料为:

A.密封膏

B.高韧性PE膜

C.减振垫板

D.专用隔声玻

15.节点③中井道壁往右的合理构造顺序为:

A.轻钢龙骨、纸面石膏板

B.高韧性PE膜、轻钢龙骨、玻璃棉、纸面石膏板

C.空隙、轻钢龙骨、纸面石膏板

D.空隙、轻钢龙骨、玻璃棉、纸面石膏板

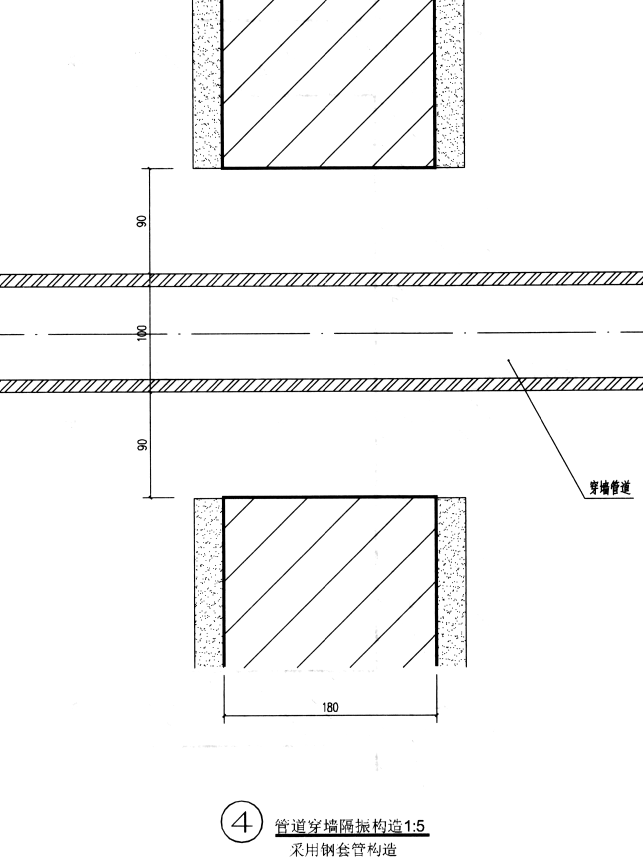

16.节点④中管道与镀锌钢套管之间的填充物为:

A.隔声玻璃棉板

B.玻璃棉

C.密封膏

D.减振垫板

17.节点④中镀锌钢套管的内径最少应为:

A.120mm

B.130mm

C.140mm

D.150mm

18.需要玻璃棉的节点为:

A.①、②

B.①、③

C.③、④

D.②、④

19.需要钢筋网的节点为:

A.①、②

B.①、③

C.③、④

D.②、④

20.需要减振垫板的节点为:

A.①、②

B.①、③

C.③、④

D.②、④



规范已更新









1.任务描述

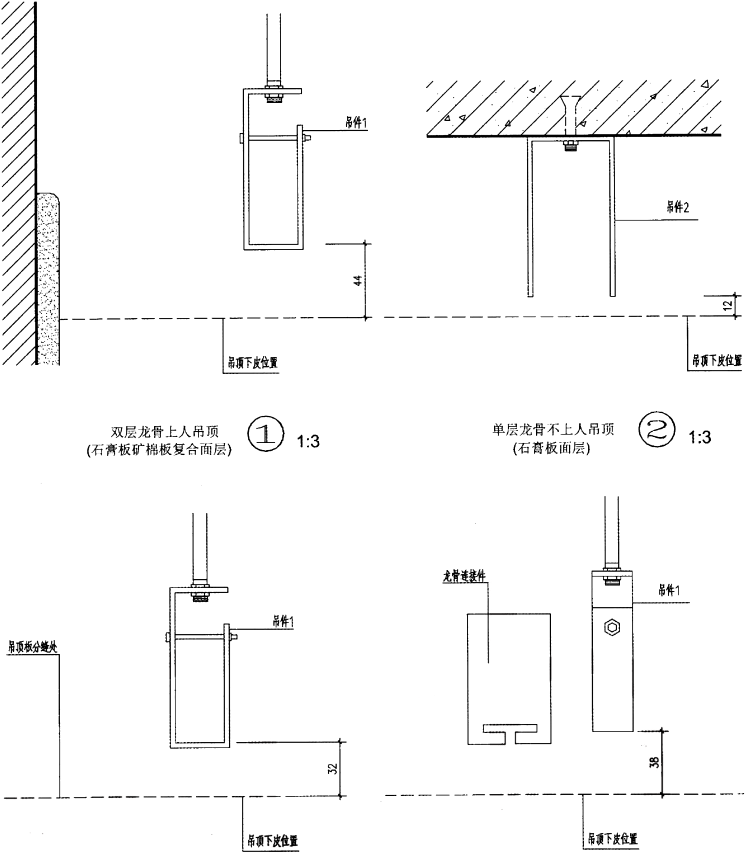

图示为4个未完成的室内吊顶节点。吊顶下皮位置、连接建筑结构与吊顶的吊件都已给定，要求按最经济合理的原则布置各室内吊顶。

2.任务要求

(1)按表中图例选用合适的配件与材料，绘制完成4个节点的构造详图，注明所选配件与材料的名称及必要的尺寸。

(2)龙骨1与龙骨2、龙骨1与龙骨3之间的连接方式不需要考虑。

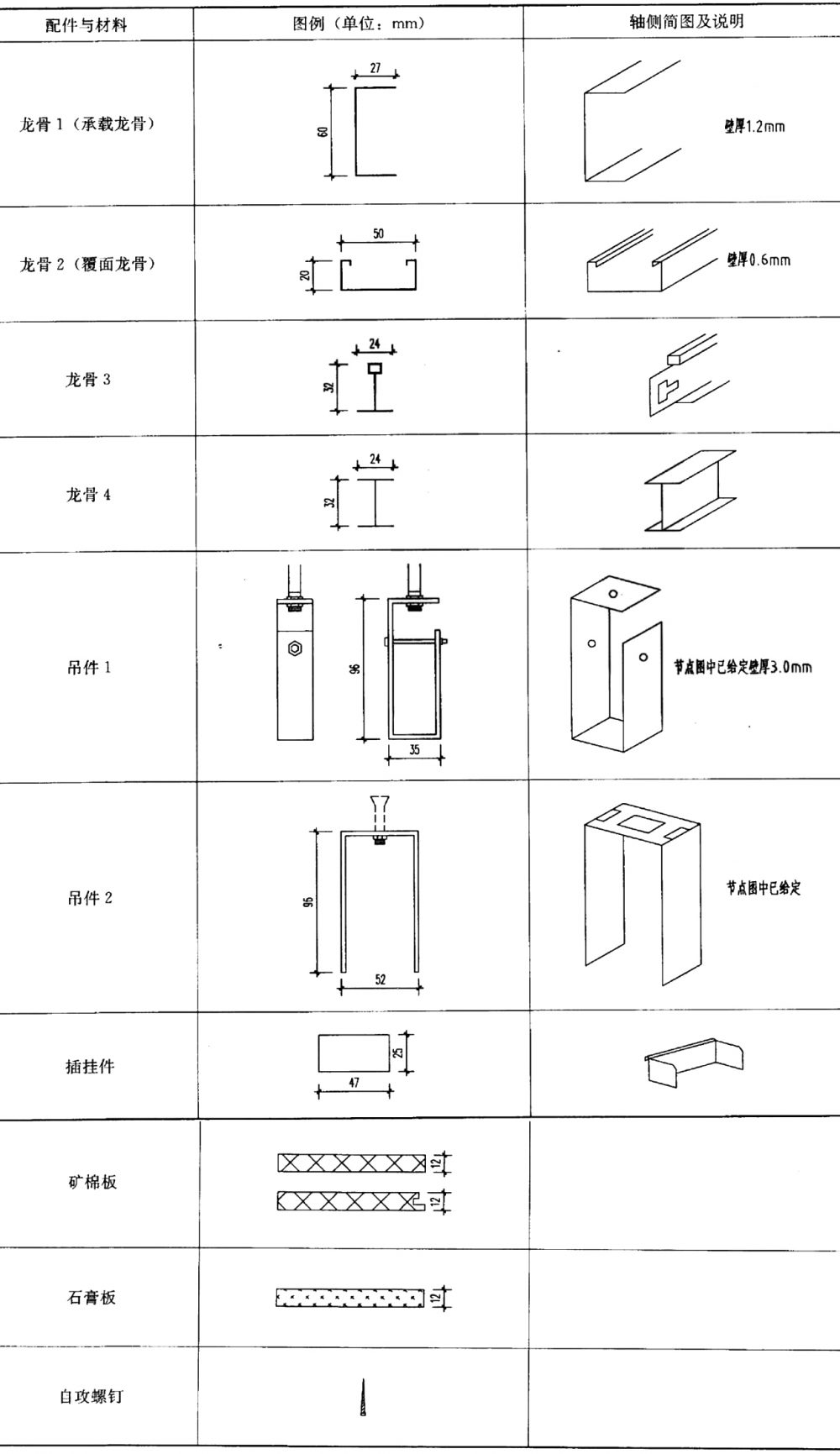

3.配件与材料表

1.剖到龙骨1的节点有:

A.节点①、节点②

B.节点①、节点②、节点③

C.节点①、节点③、节点④

D.节点①、节点③

2.节点①中矿棉板面层正确的安装方法是:

A.矿棉板与龙骨采用自攻螺钉连接

B.矿棉板与龙骨插接

C.矿棉板与石膏板采用螺钉连接，石膏板与龙骨采用螺钉连接

D.矿棉板用专用胶黏剂与石膏板黏结，石膏板通过自攻螺钉与龙骨连接

3.剖到龙骨2的节点有:

A.节点①、节点②

B.节点①、节点③

C.节点①、节点④

D.节点②、节点③

4.剖到龙骨3的节点有:

A.节点①

B.节点②

C.节点③

D.节点④

5.剖到龙骨4的节点有:

A.节点②

B.节点③

C.节点④

D.节点③、节点④

6.龙骨2与龙骨2之间正确的连接方法是:

A.通过龙骨连接件连接

B.通过挂插件连接

C.通过自攻螺钉连接

D.通过吊挂件连接.

7.节点④中主龙骨与次龙骨正确的连接方法是:

A.通过龙骨连接件连接

B.通过挂插件连接

C.通过自攻螺钉连接

D.通过吊挂件连接

8.节点③中矿棉板面层正确的安装方法是:

A.将矿棉板搭放在龙骨，上

B.矿棉板与龙骨采用自攻螺钉连接

C.将矿棉板逐一插入龙骨架中

D.矿棉板与龙骨之间采用专用胶黏剂黏结

9.节点②中石膏板面层正确的安装方法是:

A.将石膏板搭放在龙骨上

B.石膏板与龙骨采用自攻螺钉连接

C.将石膏板逐一插入龙骨架中

D.石膏板与龙骨之间采用专用胶黏剂黏结

10.节点④中矿棉板面层正确的安装方法是:

A.将矿棉板搭放在龙骨上

B.矿棉板与龙骨采用自攻螺钉连接

C.将矿棉板逐一插入龙骨架中

D.矿棉板与龙骨之间采用专用胶黏剂黏结
