2019年真题
任务描述:

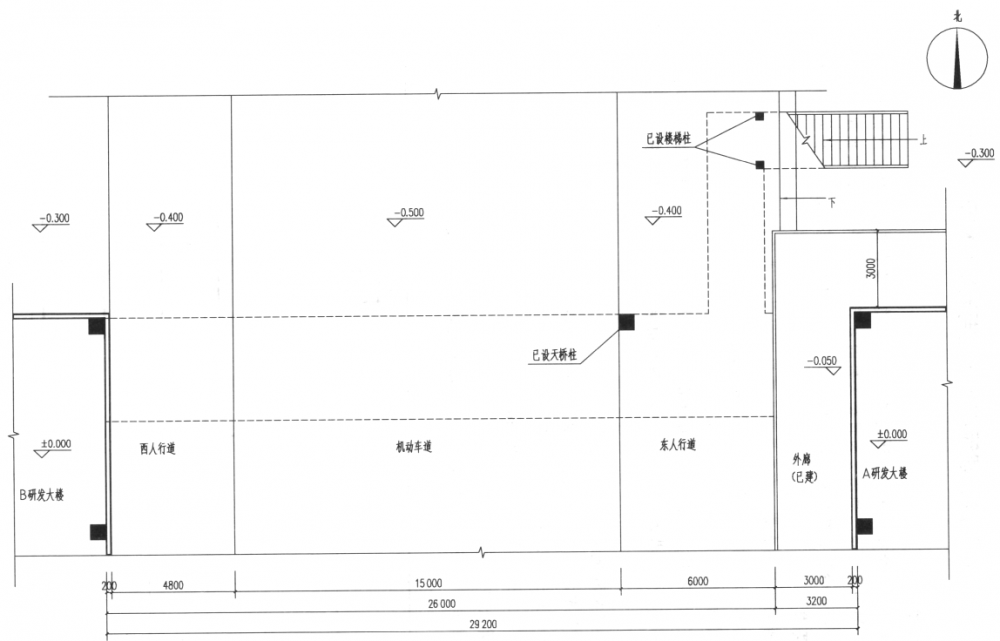

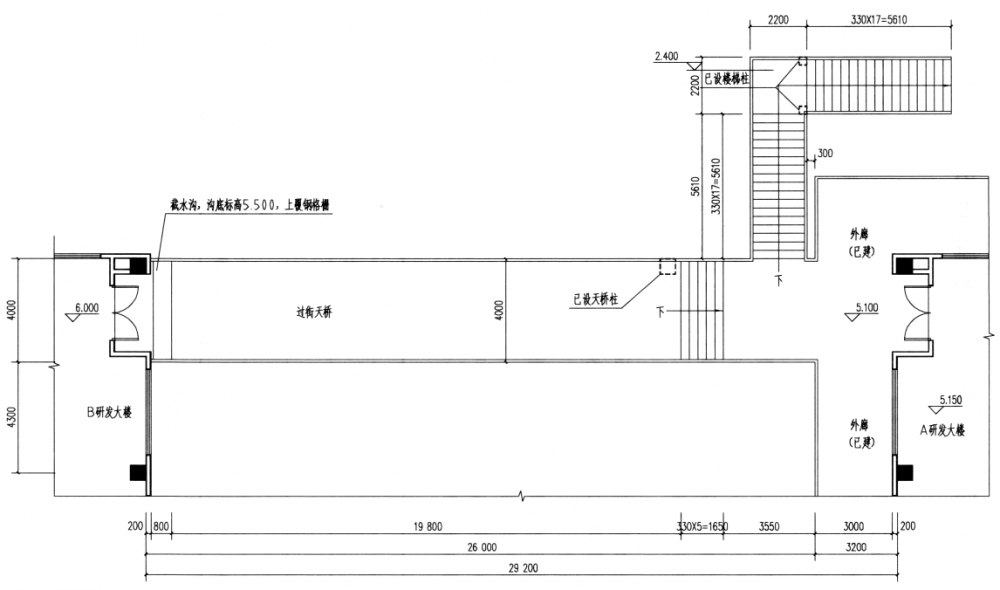

南方某工业园需要在两幢已建研发楼之间,建造一座自成结构体系的钢筋混凝土过街天桥连通。图为过街天桥的首层和二层平面图,根据现行规范、任务要求和图例，以经济合理、结构安全的原则，在二层平面图上完成过街天桥的结构平面布置。
任务要求
1.完善结构柱的布置，布置原则为不影响机动车道的净宽,同时，人行道的南北向同行净宽不小于40m,此范围内，不应出现柱子。
2.布置结构梁，并满足一下要求:
- 悬挑梁梁高按水平跨度的1/6计算,其余结构梁高按水平跨度的1/15计算。
- 天桥板(包括截水沟底板)和楼梯板均由梁支承，梁的布置应简洁、经济、不采用悬挑板。

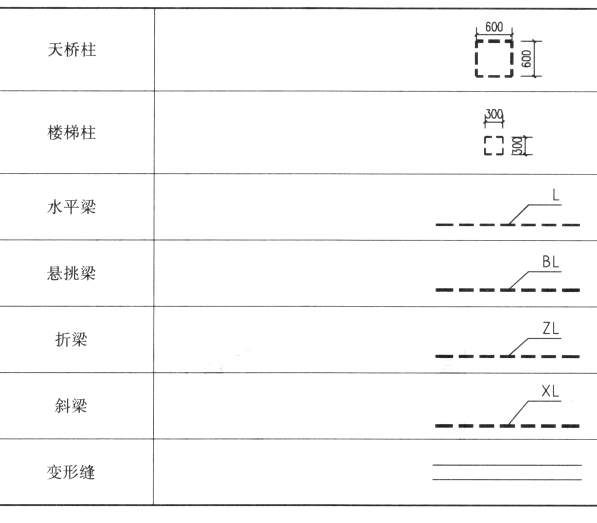

- 楼梯基础和地梁不在本图表示。按图例要求标注水平梁、悬挑梁、折梁和斜梁。
- 机动车道通行净高不应小于5.1m。
- 人行通道通向净高不小于2.3m。
3.布置必要的变形缝。
21.位于东人行道的天桥柱的总数量是:
A.1
B.2
C.4
D.6
22.位于西人行道的天桥柱的总数量是:
A.1
B.2
C.3
D.4
23.需要增加的楼梯柱数量是:
A.0
B.1
C.2
D.3
24机动车道上空东西向水平梁(L)的最少数量是:
A.1 B.2
C.3
D.4
25.天桥南北向水平梁(L)的最少数量是:
A.1
B.3
C.5
D.7
26.2 .400标高处的水平梁(L)的最少数量是:
A.2
B.3
C.4
D.5
27.悬臂梁(BL)的总数是:
A.1
B.2
C.3
D.4
28.折梁(ZL)的总数是:
A.4
B.3
C.2
D.1
29.斜梁(XL)的总数是:
A.1
B.2
C.3
D.4
30.变形缝的数量是:
A.1
B.2
C.3
D.4
2019年参考答案
2018年真题
任务描述:

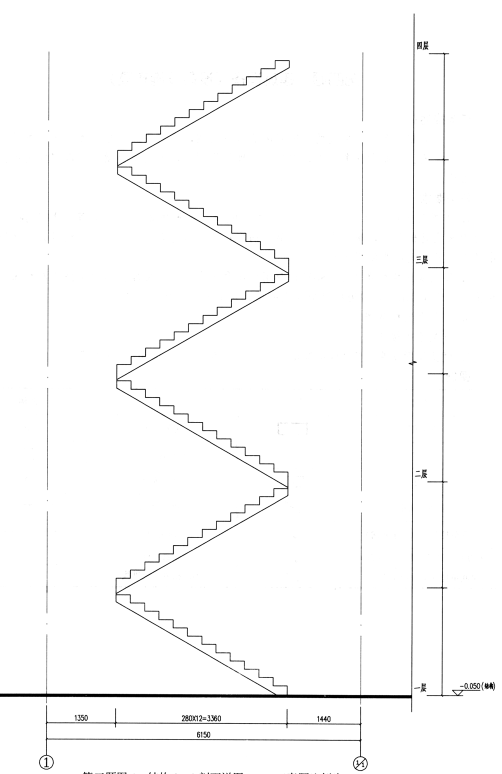

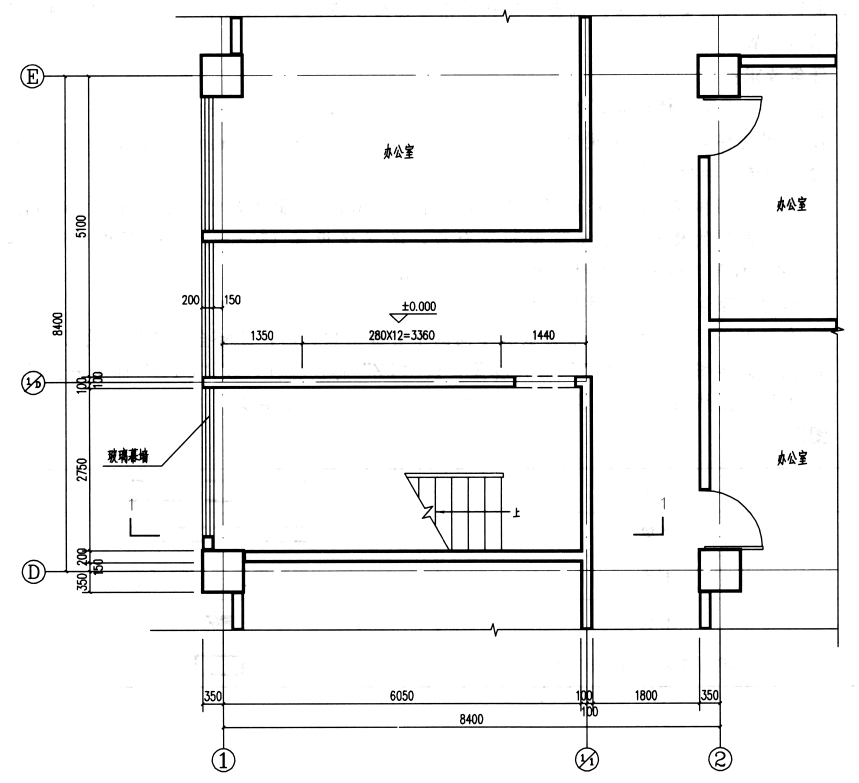

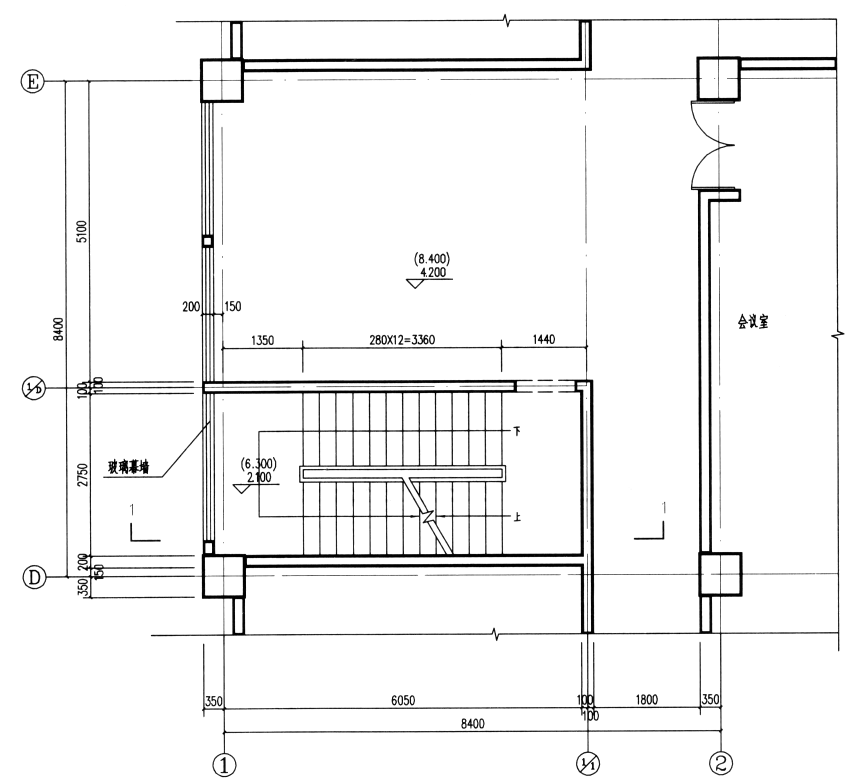

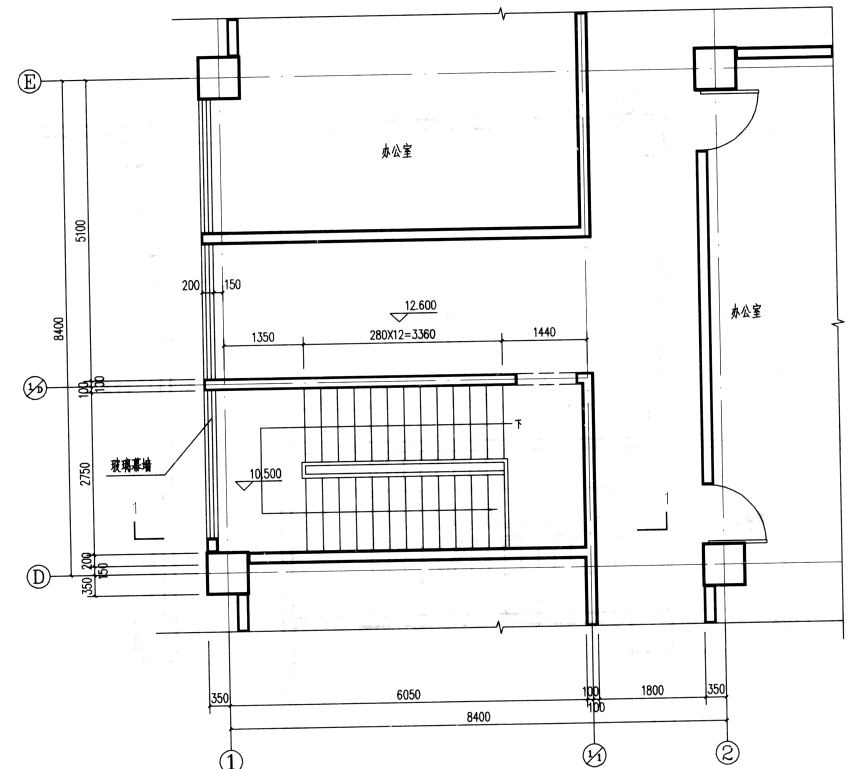

图为某四层办公楼建筑局部平面图，以及未完成的标高一0.050以上楼梯结构1-1剖面详图，采用钢筋混凝土框架结构。玻璃幕墙通高，楼梯踏步段为板式，其两端均以梯梁为支座。剖面详图已给出楼梯踏步段位置，按规范要求和经济合理原则完成结构布置。
任务要求:
在各层平面图的楼梯间，楼梯结构1-1剖面详图上，完成以下任务:
1.布置楼梯间的结构主梁和次梁，梁截面尺寸分350mm X 700mm、300mm X 600mm,非主梁上的墙体由次梁支承。
2.布置楼梯和梯柱，梁截面尺寸为200mmX 400mm， 柱截面尺寸为450mmX 200mm。
3.绘制剖到的楼板、楼梯踏步和平台板，各层楼板厚150mm，其楼面构造厚度为50mm;平台板厚100mm，其楼面构造厚度为30mm。
4.结构剖面详图仅绘制结构构件。
5.在剖面详图上，标注各层楼板和中间的平台板结构标高，并补全尺寸线上的尺寸。
6.在剖面详图上，以“TL”标注梯梁，以“TZ”标注梯柱，以“PTB”标注平台板。
7.根据作图结果，用2B铅笔填涂答题卡上第21~30题的答案。

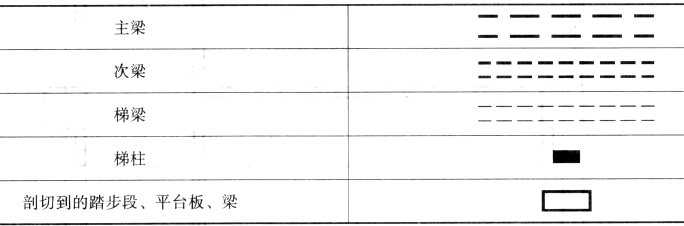

图例:
21.平面①轴与1/1轴，D轴与1/D轴之间(含轴线)，二至四层结构需布置主梁的数量合计为:
A.3
B.4
C.6
D.8
22.剖面详图中，剖到的主梁数量合计为:
A. 3
B.6
C.0
D. 2
23.剖面详图中，剖到和看到的次梁(不含梯梁)数量合计为:
A. 3
B.4
C.6
D. 8
24.剖面详图中，楼梯中间的平台板处剖到的梯梁数量合计为:
A. 3
B. 6
C.9
D. 10
25.剖面详图中，楼梯楼层的平台板处剖到的梯梁数量合计为:
A. 6
B. 4
C.3
D. 2
26.平面图中①轴与1/1轴，⑥轴与1/D轴之间(含轴线)各层需布置梯柱的数量合计为:
A.12
B. 9
C.8
D.6
27.剖面详图中，应绘制的梯柱数量合计为:
A.4
B. 8
C.3
D. 6
28.剖面详图中，剖到的楼梯踏步段数量合计为:
A.3
B. 4
C. 5
D. 6
29.剖面详图中，剖到的平台板数量合计为:
A.7
B. 6
C.4
D. 3
30.四层平面中，①轴右侧中间的平台板的结构标高为:
A.10. 400
B.10. 450
C.10. 470
D.10. 500
2018年参考答案
2017年真题
任务描述:

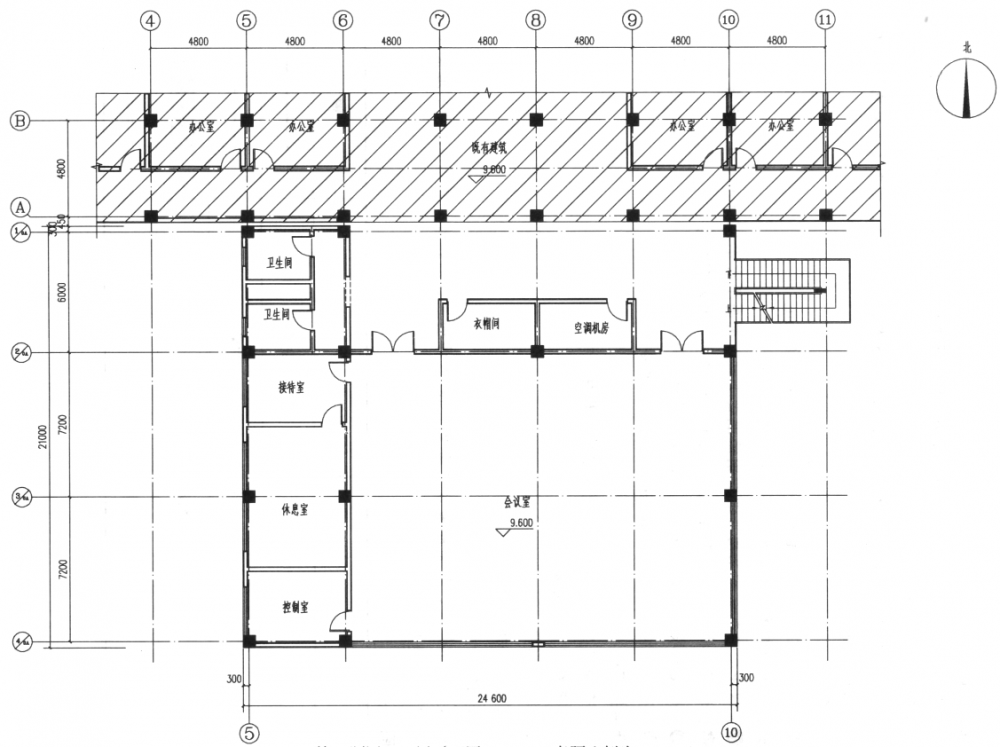

阴影部分为抗震设防烈度为6度地区的既有多层办公楼局部，现需在其南侧增建三层钢筋混凝土结构的会议中心。在经济合理的前提下，按照设计条件、任务要求及图例，在第三题图1上完成增建建筑三层楼面的结构布置。
设计条件:
- 会议中心二、 三层平面布局相同， 层高均为4.8m。
- 会议中心墙体均为砌体墙，应由结构梁支承。
- 会议中心结构梁均采用普通的钢筋混凝土梁，梁高不大于800mm， 正交布置。
- 会议室结构梁间距控制在2000~3000mm之间，且双向相等。
- 室外楼梯段及周边不设结构梁，楼梯平台中间不设结构梁。
- 卫生间需结构降板300mm以满足同层排水要求。
任务要求:
- 以数量最少的原则补充布置必要的结构柱。
- 布置结构主、次梁。
- 布置变形缝。
- 布置室外楼梯的结构梁。
- 按图例绘制降板区域。
- 根据作图结果，先完成第3页第21~30题作图选择的作答，再用2B铅笔填涂答题
- 卡上第21~30题的答案。

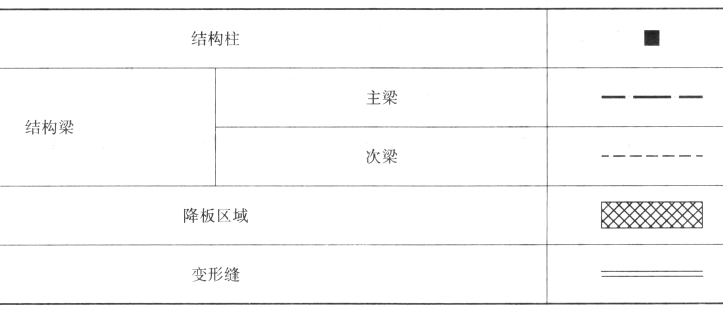

图例:
21.需补充设置的结构柱数量最少为:
A. 2
B. 4
C.6
D. 8
22.2/0A-1/0A轴范围内的主梁数量为(含轴线处，多跨连续梁计为1根，不包括室外楼梯):
A.4
B. 5
C.6
D.7
23.2/0A-1/0A轴范围内的次梁数量最少为(含轴线处，多跨连续梁计为1根，不包括室外楼梯):
A. 3
B. 4
C.5
D. 6
24.2/0A-4/0A轴与⑤~⑥轴之间的主梁数量为(含轴线处，多跨连续梁计为1根):
A. 4
B. 5
C.6
D. 7
25.2/0A-4/0A轴与⑤~⑥轴之间的次梁数量为(含轴线处，多跨连续梁计为1根):
A.1
B.2
C.3
D.4
26.室外楼梯结构梁的数量最少为:
A.1
B.3
C.5
D. 7
27.6-10轴与2/0A-4/0A轴之间，(不含轴线处)南北方向的结构梁数量为(多跨连续梁计为1根):
A. 5
B. 6
C.7
D.8
28.6-10轴与2/0A-4/0A轴之间，(不含轴线处)东西方向的结构梁数量为(多跨连续梁计为1根):
A.5
B. 6
C.7
D. 8
29.需设置变形缝的数量为:
A.0
B.1
C.2
D.3
30.需要降板的楼板数量最少为:
A.1
B.2
C.3
D.4
2017年参考答案
2014年真题
2014年参考答案
2013年真题
2013年参考答案
2012年真题
2012年参考答案
2011年真题
1.任务描述

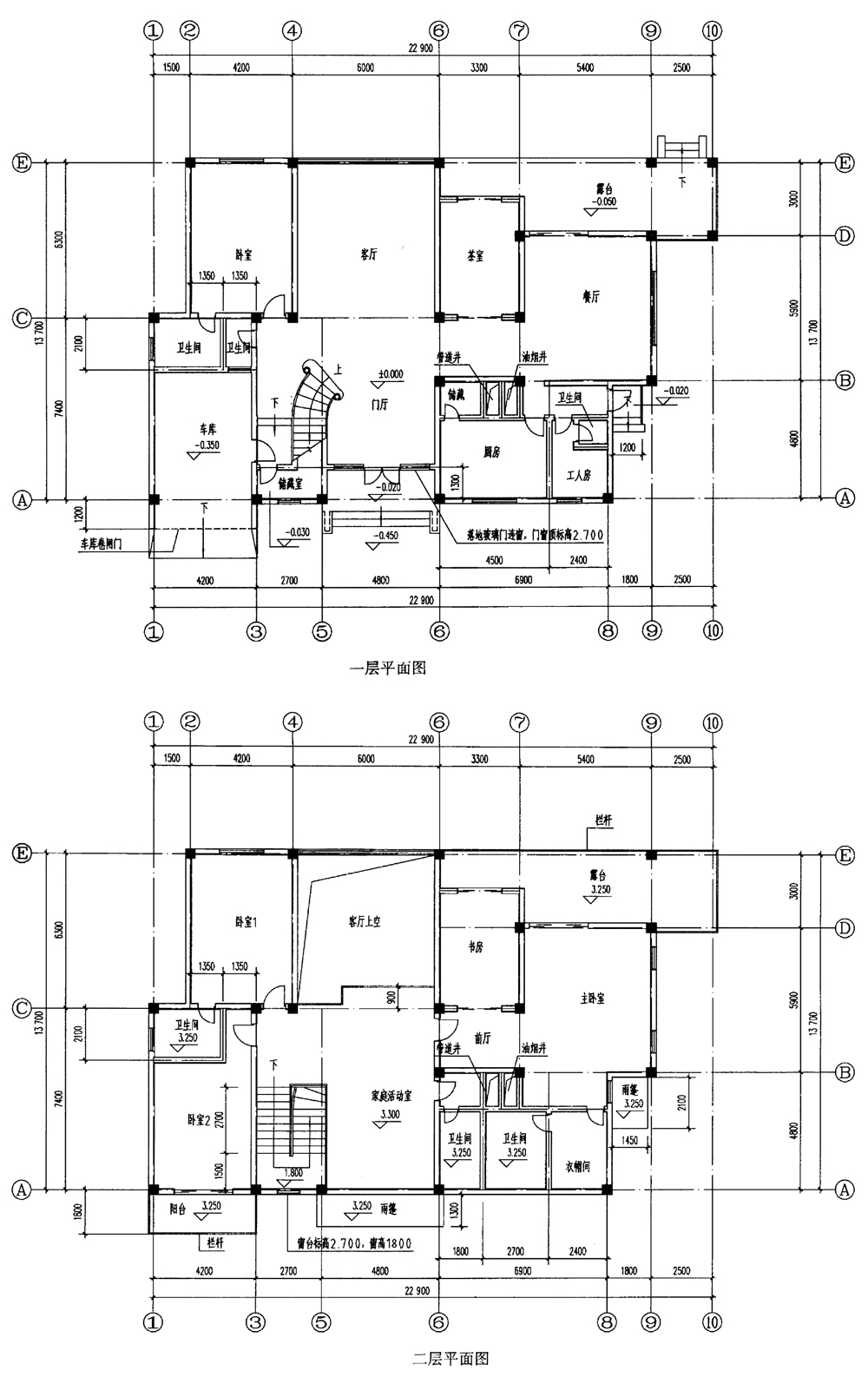

图为抗震设防7度地区某独立住宅建筑的一层、二层平面图，建筑采用钢筋混凝土框架结构，要求完成二层楼板及楼梯的结构布置，设计应合理。
2.任务要求
按照以下所提供的图例及标注，在图上完成以下内容:
(1)结构主、次梁布置:要求主梁均由图中的结构柱支承，所有墙体荷载由主、次梁传递。一层外墙门、窗、洞口的顶部标高高于2. 400m时，其上部应用结构梁封堵。
(2) 楼板结构布置:楼板平面形状均应为矩形;且一层车库、门厅的⑤~⑥轴间、卧室、客厅、茶室及餐厅的顶板应为完整平板，中间不允许设梁。
(3)楼梯结构布置:采用直板式楼梯，在必要的位置可布置楼梯柱与楼梯梁。
注:①悬挑>1500mm的板采用梁板结构，悬挑≤1500mm的采用悬挑板结构。
②标明普通楼板和单向楼板(长宽比不小于3的楼板)。
③标注楼板结构面标高，要求该标高低于建筑完成面50mm。
1.悬挑板共有几块?
A.2
B.3
C.4
D.5
2.楼梯柱的合理根数应为:
A.1
B.2
C.3
D.4
3.楼梯板的数量为:
A.0
B.1
C.2
D.3
4.除楼梯柱外，不可见柱的数量为:
A.0
B.2
C.4.
D.6
5.①~⑥轴间结构面标高为3. 250m的楼板共有几块?
A.3
B.5
C.7
D.9
6.不计悬挑板，楼板长宽比不小于3的单向楼板共有几块?
A.4
B.3
C.2.
D.1
7.悬挑梁最少共有几根?
A.2
B.3
C.4
D.5
8.下列哪道轴线上最有可能出现短柱(柱净高H/截面高度h≤4的结构柱为短柱，短柱不利于抗震)?
A.④轴
B.⑧轴
C.⑨轴
D.⑨轴
9.下列哪道轴线上因楼板高差有变化而需布置变截面梁?
A.④轴.
B.⑤轴
C.⑥轴
D.⑦轴
10.①~⑦轴间只存在主梁的部位是
A.A~B轴间
B.B~C轴间
C. C~D轴间
D.D~B轴间
